3.6*10mm 陶瓷管快斷保險絲 - VDE UR CQC

1.規格型號和安規認證
MODEL  NUMBER  AND  SAFETY  CERTIFICATION
  • 品名規格：系列號+額定電流+額定電壓+認證符號
   Model  Number:  Part  Number+Rated Current+Rated Voltage+Approvals.
例子[example]:
3CFV     1A     250V                      1)系列號  Part  Number
                                          2)額定電流  Rated  Current
1）       2）    3）                      3)額定電壓  Rated  Voltage
1-2 額定電流和額定電壓
Rated Current  And  Voltage
額定電流： 50mA~6.3A
Rated Current: 50mA~6.3A
額定電壓:250V AC
Rated  Voltage:250V AC
1-3標示Marking
保險絲上需有下列標示
The fuse shall have the following marking:
規格：特性符號+額定電流+額定電壓
Specification:Characteristic  Symbol+Rated Voltage
   100mA~800mA : _mA250V    1A~6.3A:_A250V
Trade mark:The Manufacture’s Logo+Part Number+Approvals

50mA~6.3A:

注意：對標示字樣大小沒有規定
Note:Size of the markings have not be specified.

2.適用範圍
SCOPE
適用於一般電子設備。Used in electronic equipment.
3.工程圖和結構
OUTLINE DRAWING AND STRUCTURE
3-1 工程圖（單位：mm）

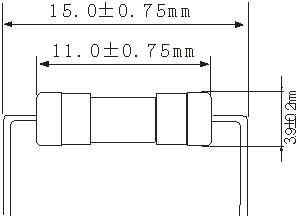

Outline Drawing and Dimensions(Unit:mm)




3-2結構
Structure
編號
No. 		元件
Component 		材質
Material 		數量
Quantity
(1) 熔絲
Wire 		合金
Alloy 		1
(2) 銅帽
Cap 		黃銅鍍鎳
Brass with mickel plated 		2
(3) 本體
Body 		陶瓷管
Ceramic tube 		1
(4) 引線
Lead 		鍍錫銅線
Tinned Copper wire 		2

4.外觀及形狀
APPEARANCES AND CONFIGURATION
4-1外觀：不應有破碎、明顯的汙斑
Appearances:There shall no fragmentation and of remarkable blotch.
4-2形狀：帶腳的保險絲
Configuration:Axial Leaded Fuse.

5.物理特性
PHYSICAL CHARACTERISTIC
5-1 拉力測試
Tensile test
沿端子的軸向施加10N的拉力，持續1分鐘。
Keep pulling the cap of the fuse with 10N at axial direction for 1 min.

6.電氣特性
ELECTRICAL CHARACTERISTICS
熔斷/電流特性：
Pre-Arcing Time/Current Characteristic

a、Breaking capacity（分?jǐn)嗄芰Γ?Time Lag and Fast Acting)
50A/35A 125V/250V AC
b、Electrical characteristics
Fast Acting
 % of Ampere  Opening Rating Time
150% 60 minutes, Minimum
210% 30 minutes, Maximum
275% 10 msec., Min.; 3 sec. Max.
400%  3 msec., Min.; .3 sec. Max.
1000%  20 msec, Max

c、Temperature character
    When 100% of rating the temperature rise doesn’t exceed 75℃.
d、ORDERING INFORMATION:
Catalog Number Ampere Rating Voltage Rating Nominal Resistance Cold mOhms Nominal Melting i2tA2Sec. Agency Approvals
VDE UR CQC
3CFV-.050 .050 250 9.400 0.00050   ×
3CFV-.063 .063 250 6.900 0.00080   ×
3CFV-.080 .080 250 4.700 0.00100   ×
3CFV-.100 .100 250 3.300 0.00160   ×
3CFV-.125 .125 250 2.300 0.00790   ×
3CFV-.160 .160 250 1.700 0.0128   ×
3CFV-.200 .200 250 0.500 0.0200 × × ×
3CFV-.250 .250 250 0.390 0.0250 × × ×
3CFV-.315 .315 250 0.285 0.0300 × × ×
3CFV-.400 .400 250 0.195 0.112 × × ×
3CFV-.500 .500 250 0.150 0.130 × × ×
3CFV-.630 .630 250 0.105 0.202 × × ×
3CFV-.800 .800 250 0.083 0.320 × × ×
3CFV-001. 1.00 250 0.063 0.450 × × ×
3CFV-1.25 1.25 250 0.053 0.750 × × ×
3CFV-01.6 1.60 250 0.042 1.79 × × ×
3CFV-002. 2.00 250 0.032 3.01 × × ×
3CFV-02.5 2.50 250 0.025 5.15 × × ×
3CFV-3.15 3.15 250 0.019 8.55 × × ×
3CFV-004. 4.00 250 0.014 14.6 × × ×
3CFV-005. 5.00 250 0.010 20.4 × × ×
3CFV-06.3 6.30 250 0.006 33.8 × × ×

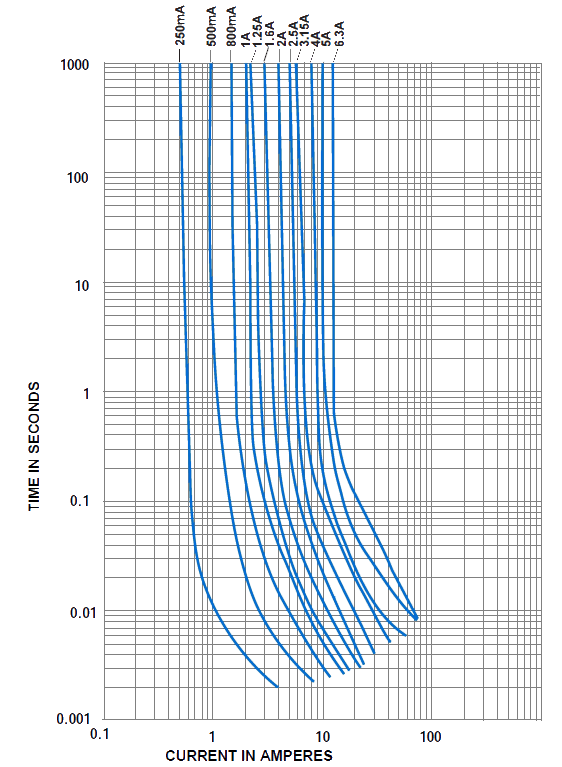

Average Time Current Curves







7.環境特性
 ENVIRONMENTAL SPECIFICATION
7-1 操作溫度範圍：-5℃~60℃
Operating Temperature: -5℃~60℃
7-2 保存條件
Storage Conditions
溫度：+10℃~60℃
Temperature: +10℃~60℃
在相對濕度≤75%下平均可存放3年
On average, It can be stored below the relative humidity or 75% for 3 years.
在非露天下，相對濕度為95%下最多可存放30天。
Without dew, It can be kept under humidity of 95% for 30 days.

8.焊接條件
SOLDERING PAAMETERS
8-1波峰焊
Wave Solder
焊接溫度：260±5℃
Soldering Temperature:260±5℃
焊接時間：4 Sec. Max.
Soldering Time:4 Sec.Max.
8-2手工焊錫
Manual Solder
焊接溫度：350±5℃
Soldering Temperature: 350±5℃
焊接時間：3 Sec. Max.
Soldering Time: 3 Sec. Max.


9.其他使用注意事項
OTHER NOTICE IN USING
如果需在保險絲上加熱縮套管，烘烤溫度與時間需參照以下規定
If heat shrink tubing was needed,the roast temperature and time should be refer to the following.
設定烘烤溫度：不大於150℃  烘烤時間：50s Max.
The temperature should be sel under 150℃,roast time:50s Max.
